Nueva
CNC Centros De Mecanizado
SKU: SKU 1427
CNC CENTROS DE MECANIZADO VMC 500 LG
Modelo Técnico: VMC 500 LG
Marca
SINO
Procedencia
RPC
Garantía
06 MESES
Disponibilidad
Disponible
Despacho a faena en todo el territorio chileno
Equipos calibrados y listos para puesta en marcha
Descripción General

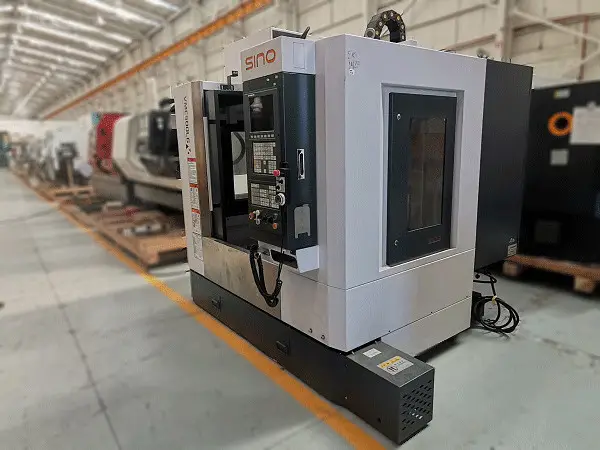

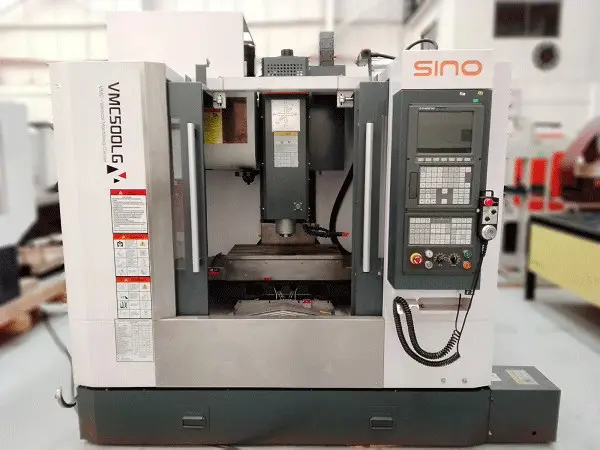

CENTRO DE MECANIZADO VERTICAL - LG
- MARCA : SINO
- MODELO : VMC 500 LG
- ORIGEN : RPC
- ESTADO : NUEVO Y SIN USO
CARACTERÍSTICAS TÉCNICAS
MESA:
- DIMENSIONES : 380x720 [mm]
- RANURAS EN T : 3-18 [mm]
- DISTANCIA ENTRE RANURAS EN T : 100 [mm]
- CARGA MÁXIMA ADMITIDA : 250...
- MARCA : SINO
- MODELO : VMC 500 LG
- ORIGEN : RPC
- ESTADO : NUEVO Y SIN USO
CARACTERÍSTICAS TÉCNICAS
MESA:
- DIMENSIONES : 380x720 [mm]
- RANURAS EN T : 3-18 [mm]
- DISTANCIA ENTRE RANURAS EN T : 100 [mm]
- CARGA MÁXIMA ADMITIDA : 250...
Especificaciones Técnicas
| Parámetro Técnico | Especificación |
|---|---|
| CENTRO DE MECANIZADO VERTICAL - LG | |
| - MARCA | SINO |
| - MODELO | VMC 500 LG |
| - ORIGEN | RPC |
| - ESTADO | NUEVO Y SIN USO |
| CARACTERÍSTICAS TÉCNICAS | |

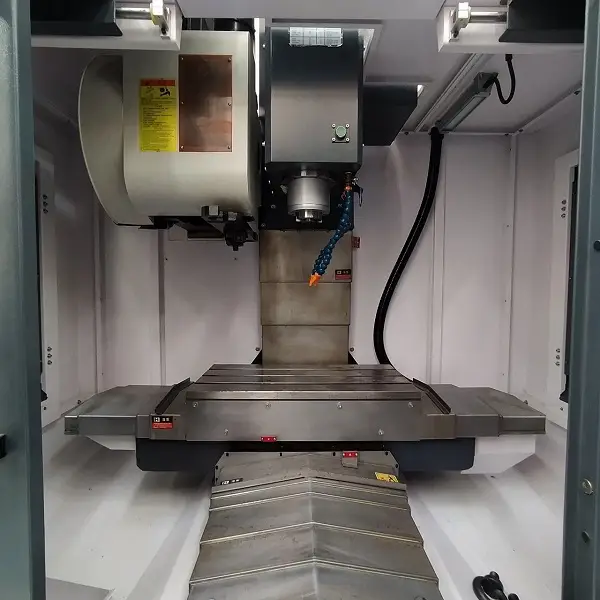

| MESA | |
| - DIMENSIONES | 380x720 [mm] |
| - RANURAS EN T | 3-18 [mm] |
| - DISTANCIA ENTRE RANURAS EN T | 100 [mm] |
| - CARGA MÁXIMA ADMITIDA | 250 [kg] |
| RECORRIDOS | |
| - EJE X/Y/Z | 510/370/430 [mm] |
| - DISTANCIA LA COLUMNA AL CENTRO DEL HUSILLO | 430 [mm] |
| - DISTANCIA DE LA MESA A LA NARIZ DEL HUSILLO | 105-535 [mm] |
| HUSILLO | |
| - CONO DEL HUSILLO | BT40 |
| - RANGO VELOCIDADES DEL HUSILLO | 50-8000 [r/min] |
| - SERVO MOTOR DEL HUSILLO (GSK) MODELO | 8000 [rpm] |
| - POTENCIA DEL SERVO MOTOR | 5,5/7,5 [kW]/[hp] |
| - POTENCIA DEL SERVO MOTOR (30min) | 7,5/10 [kW]/[hp] |
| - TORQUE DEL SERVO MOTOR PRINCIPAL | 26,3 [Nm] |
| - BALANCEO DINÁMICO DEL HUSILLO | TIPO G1 |
| MOTORES DE AVANCES | |
| - X/Y VELOCIDAD MAXIMA | 3000 [mm/min] |
| - X/Y POTENCIA DE LOS MOTORES | 1,2 [kW] |
| - X/Y TORQUE DE LOS MOTORES DE AVANCES | 7 [Nm] |
| - Z VELOCIDAD MÁXIMA | 2000 [mm/min] |
| - TORQUE DEL MOTOR EJE Z | 20 [Nm] |
| - X/Y VELOCIDAD DE AVANCE RÁPIDO | 36/36 [m/min] |
| - Z VELOCIDAD DE AVANCE RÁPIDO | 32 [m/min] |
| MAGAZINE DE HERRAMIENTAS | |
| - TIPO (RANDOM) | BRAZO (VERTICAL) |
| - CAPACIDAD DE HERRAMIENTAS | 16 [un] |
| - DIÁMETRO MAX DE LA HERRAMIENTA | Ø 78 [mm] - C/HTA. CONTIGUA |
| - DIÁMETRO MAX DE LA HERRAMIENTA | Ø 120 [mm] - S/HTA. CONTIGUA |
| - PESO MÁXIMO DE HERRAMIENTA ADMITIDO | 8 [kg] |
| - LARGO MÁXIMO DE HERRAMIENTA ADMITIDO | 300 [mm] |
| - TIEMPO DE CAMBIO DE HERRAMIENTA | 3,5 [seg] |
| - DIRECCIÓN CAMBIO DE HERRAMIENTA | BIDIRECCIONAL |
| POTENCIAS REQUERIDAS | |
| - CAPACIDAD ELÉCTRICA | 15 [kVA] |
| - FLUJO DE LA BOMBA DE REFRIGERANTE | 40 [lt/min] |
| - PRESIÓN AIRE COMPRIMIDO | 6-8 [bar] |
| - FLUJO DE AIRE COMPRIMIDO | 7/200 [cfm]/[lt/min] |
| - TENSIÓN | 380/50 [Volt]/[Hz] |
| DIMENSIONES DE LA MÁQUINA | |
| - DIMENSIONES | 2150x2100x2500 [mm] |
| - PESO | 3000 [kg] |
| - CARENADO TIPO | FULL COVER |
| EXÁCTITUD DE POSICIONAMIENTO | |
| - X/Y/Z | ±0,012 [mm] |
| - X/Y/Z REPOSICIONAMIENTO | ±0,008 [mm] |
| COMPONENTES ESTÁNDAR | |

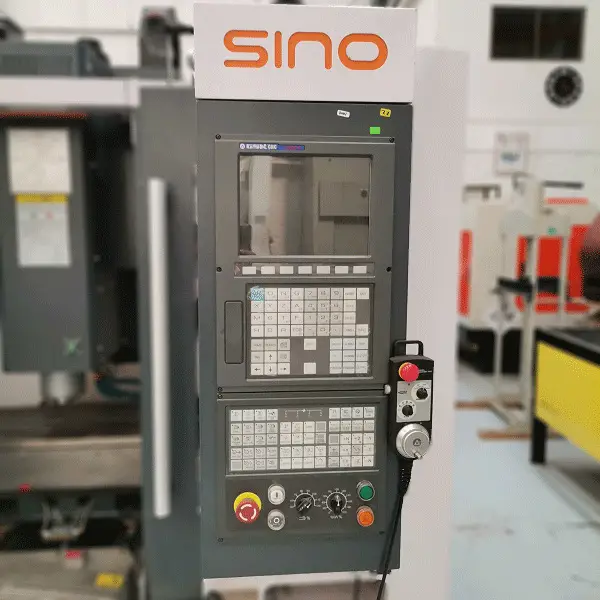

| - CONTROL GSK218MC-V | |
| - HUSILLO KENTURN (TAIWAN) | |
| - GUÍAS LINEALES X/Y/Z HIWIN-PMI (TAIWAN) | |

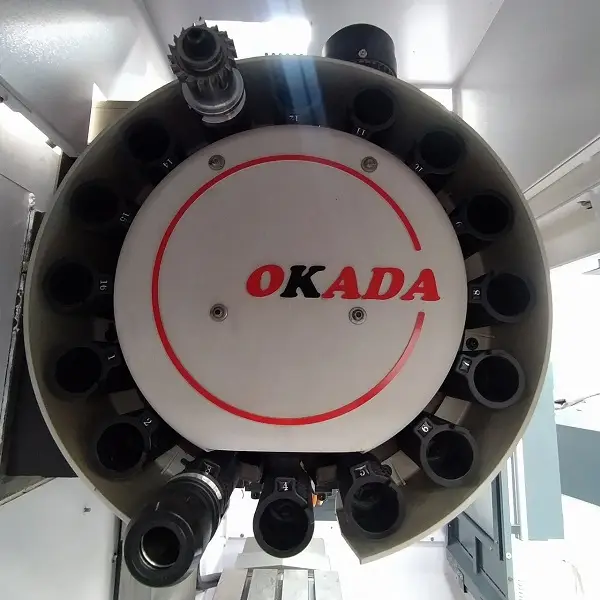

| - MAGAZINE DE HERRAMIENTAS OKADA (TAIWAN) | |
| - LUBRICACIÓN CENTRALIZADA ISHAN | |
| - DECANTADOR DE ACEITE DE AGUA | |
| - INTERCAMBIADOR DE CALOR EN GABINETE ELÉCTRICO | |
| - PRESÓSTATO DANFOSS (DINAMARCA) | |
| - SISTEMA PNEUMÁTICO AIRTAC (TAIWAN) | |

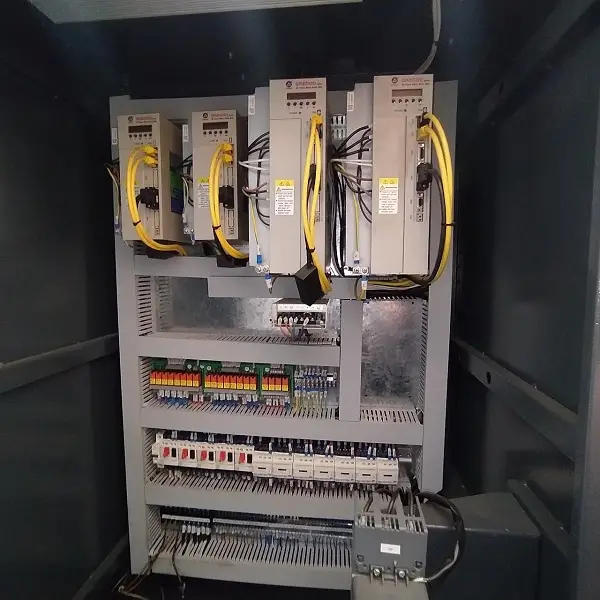

| - SISTEMA ELÉCTRICO SCHNEIDER (FRANCIA) | |
| - SOPLADOR DE AIRE EN HUSILLO | |
| - ILUMINACIÓN DE TRABAJO LED | |
| - SEMÁFORO DE TRABAJO LED DE 3 COLORES | |
| - PISTOLA DE AIRE COMPRIMIDO | |
| - PISTOLA DE LÍQUIDO REFRIGERANTE | |
| - PUERTAS CORREDERAS FRONTALES/ABATIBLES LATERALES | |
| - MPG "HAND WEEL" GSK (MANDO MANUAL) | |
| - CHIP CONVEYOR TIPO SIN FIN | |
| - MICROSWITCH DE SEGURIDAD EN PUERTA FRONTAL |
