Nueva
CNC Centros De Mecanizado
SKU: SKU 1465
CNC CENTROS DE MECANIZADO VMC 1000P (N) C/4E
Modelo Técnico: VMC 1000P (N) C/4E
Marca
SINO
Procedencia
RPC
Garantía
06 MESES
Disponibilidad
Disponible
Despacho a faena en todo el territorio chileno
Equipos calibrados y listos para puesta en marcha
Descripción General

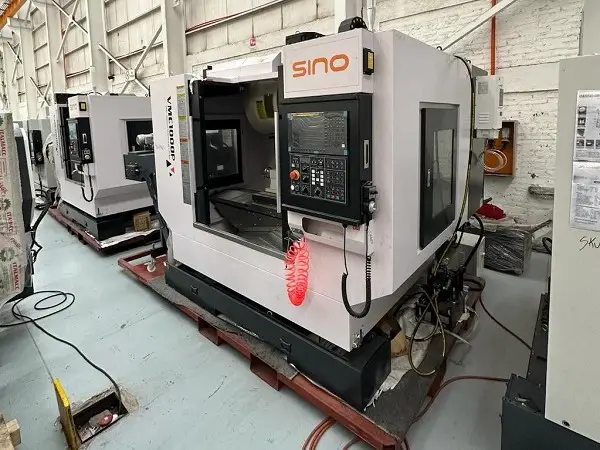

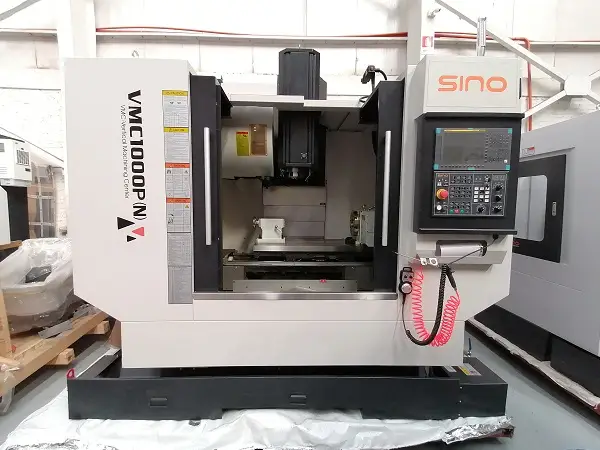

CENTRO DE MECANIZADO VERTICAL - NUEVO 4TO C/4TO EJE
- MARCA : SINO
- MODELO : VMC 1000P (N) C/4E
- ORIGEN : RPC
- ESTADO : NUEVO Y SIN USO
CARACTERÍSTICAS TÉCNICAS
MESA:
- DIMENSIONES : 520x1200 [mm]
- RANURAS EN T : 5-18 [mm]
- DISTANCIA ENTR...
- MARCA : SINO
- MODELO : VMC 1000P (N) C/4E
- ORIGEN : RPC
- ESTADO : NUEVO Y SIN USO
CARACTERÍSTICAS TÉCNICAS
MESA:
- DIMENSIONES : 520x1200 [mm]
- RANURAS EN T : 5-18 [mm]
- DISTANCIA ENTR...
Especificaciones Técnicas
| Parámetro Técnico | Especificación |
|---|---|
| CENTRO DE MECANIZADO VERTICAL - NUEVO 4TO C/4TO EJE | |
| - MARCA | SINO |
| - MODELO | VMC 1000P (N) C/4E |
| - ORIGEN | RPC |
| - ESTADO | NUEVO Y SIN USO |
| CARACTERÍSTICAS TÉCNICAS | |
| MESA | |
| - DIMENSIONES | 520x1200 [mm] |
| - RANURAS EN T | 5-18 [mm] |
| - DISTANCIA ENTRE RANURAS EN T | 100 [mm] |
| - CARGA MÁXIMA ADMITIDA | 660 [kg] |
| RECORRIDOS | |
| - EJE X/Y/Z | 1000/520/550 [mm] |
| - DISTANCIA LA COLUMNA AL CENTRO DEL HUSILLO | 580 [mm] |
| - DISTANCIA DE LA MESA A LA NARIZ DEL HUSILLO | 100-650 [mm] |
| HUSILLO | |
| - CONO DEL HUSILLO | BT40 |
| - RANGO VELOCIDADES DEL HUSILLO | 20-10000 [r/min] - OIL CHILLER |
| - SERVO MOTOR DEL HUSILLO (FANUC) MODELO | βil8/12000 |
| - POTENCIA DEL SERVO MOTOR | 11/15 [kW]/[hp] |
| - POTENCIA DEL SERVO MOTOR (30min) | 20/27 [kW]/[hp] |
| - TORQUE DEL SERVO MOTOR PRINCIPAL | 35.8 [Nm] |
| - BALANCEO DINÁMICO DEL HUSILLO | TIPO G1 |
| MOTORES DE AVANCES | |
| - X/Y VELOCIDAD MAX. REVOLUCIONES | 10000 [r/min] |
| - X/Y POTENCIA DE LOS MOTORES | 1.8 [kW] |
| - X/Y TORQUE DE LOS MOTORES DE AVANCES | 11 [Nm] |
| - EJE Z VELOCIDAD MÁXIMA | 2000 [r/min] |
| - TORQUE DEL MOTOR EJEZ | 20 [Nm] |
| - X/Y VELOCIDAD DE AVANCE RÁPIDO | 48/48 [m/min] |
| - Z VELOCIDAD DE AVANCE RÁPIDO | 32 [m/min] |
| - VELOCIDAD AVANCE RÁPIDO (CORTE) | 12 [m/min] |
| MAGAZINE DE HERRAMIENTAS | |
| - INTERCAMBIADORA DE HERRAMIENTAS | BRAZO (VERTICAL) |
| - CAPACIDAD DE HERRAMIENTAS | 24 [un] |
| - DIÁMETRO MAX DE LA HERRAMIENTA | Ø 80 [mm] |
| - PESO MÁXIMO DE HERRAMIENTA ADMITIDO | 8 [kg] |
| - LARGO MÁXIMO DE HERRAMIENTA ADMITIDO | 300 [mm] |
| - TIEMPO DE CAMBIO DE HERRAMIENTA | 3,5 [seg] |
| SISTEMA DE REFRIGERACIÓN | |
| - POTENCIA DEL MOTOR | 20/12 [KVA]/[Hp] |
| - FLUJO DE LA BOMBA DE REFRIGERANTE | 40 [lt/min] |
| - AIRE COMPRIMIDO | 6-8 [lt] |
| - TENSIÓN | 380/50 [V]/[Hz] |
| DIMENSIONES DE LA MÁQUINA | |
| - DIMENSIONES | 2600x2355x2860 [mm] |
| - PESO | 6500 app [kg] |
| - CARENADO TIPO | FULL COVER |
| EXACTITUD DE POSICIONAMIENTO | |
| - X/Y/Z | ±0.008 [mm] |
| - X/Y/Z REPOSICIONAMIENTO | ±0.004 [mm] |

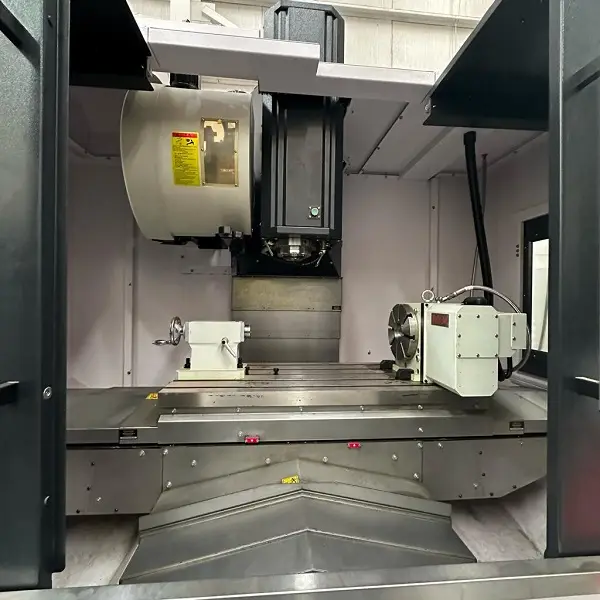

| CUARTO EJE | |
| - GSA 250R | TAIWÁN |
| - PESO MÁXIMO DE PIEZA | 150 [kg] |
| - DIÁMETRO MÁXIMO DE LA PIEZA | 185 [mm] |
| - DIÁMETRO DEL PLATO | 250 [mm] |
| COMPONENTES ESTÁNDAR | |

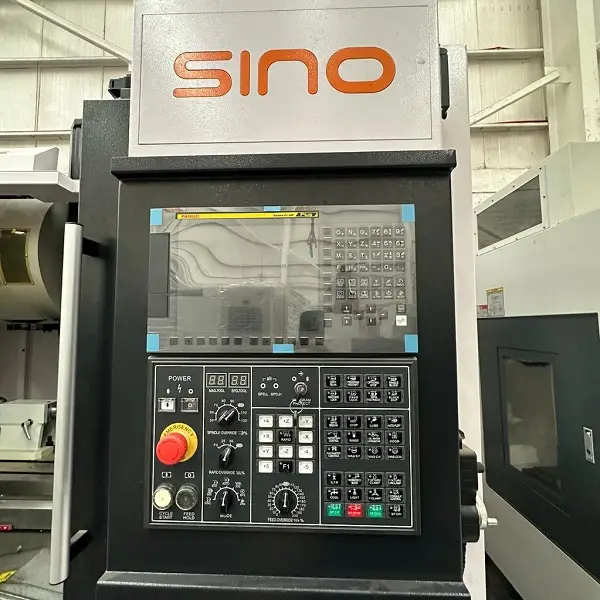

| - CONTROL Y SERVO MOTORES | FANUC JAPON FANUC 0I MF PLUS |
| - HUSILLO BT40-ф150 | ROYAL (TAIWAN) |
| - HUSILLO DE BOLAS RECIRCULANTES 4016 (C3) | PMI/HIWIN (TAIWAN) THK (JAPON) |
| - GUIAS LINEALESMSA35A/MSA45A (P) | PMI/HIWIN (TAIWAN) THK (JAPON) REXROTH/INA (ALEM) |
| - RODAMIENTOS DEL HUSILLO 7014/7014 | NSK (JAPON) |
| - CILINDRO DE MAGAZINE 4.5t | HAOCHENG (TAIWAN) |

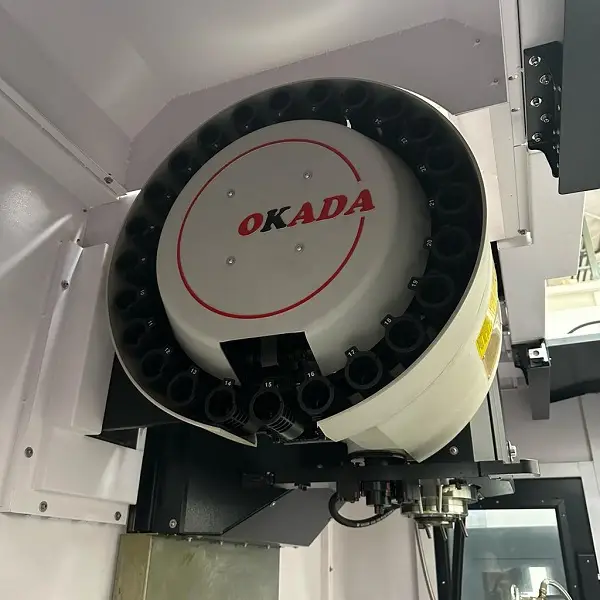

| - MAGAZINE PORTAHERRAMIENTAS (24T) | OKADA/SANJET/POJU (TAIWAN) |
| - TUERCAS YSF M30x1.5p | YINSH (TAIWAN) |
| - MACHON DE ACOPLE GS28 98SHA 2.5/25/35 | LINK/KTR |
| - AIRE ACONDICIONADO EN GABINETE ELÉCTRICO | |
| - RODAMIENTOS EN HUSILLO DE BOLAS 30TACB06U/GMP4BS30*62G/GNP4 | NACHI/TPI (JAPON) |
| - PRINCIPALES COMPONENTES ELECTRICOS | SCHNEIDER (FRANCIA) |
| - ELEMENTOS NEUMÁTICOS | AirTAC (TAIWAN) |
| ACCESORIOS | |
| - OIL CHILLER (ENFRIADOR DEL ACEITE DEL HUSILLO) | |
| - X/Y/Z GUIAS LINEALES | |
| - HUSILLOS DE BOLAS PRETENSADOS | |
| - RIGID TAPPING (ROSCADO RIGIDO) | |
| - SISTEMA DE REFRIGERACION DE HERRAMIENTAS | |
| - M30 APAGADO AUTOMÁTICO | |
| - CARENADO COMPLETO CONVIDRIOS DE SEGURIDAD | |
| - ESTANQUE CON SEPARACION DE ACEITE Y AGUA | |
| - SOPLADOR A TRAVÉS DEL HUSILLO | |
| - SISTEMA DE LUBRICACIÓN CENTRALIZADA | |
| - INTERFASE RS232 | |
| - PISTOLA DE AIRE | |
| - HAND WHEEL (PULSOS MANUALES) | |
| - PERNOS DE ANCLAJE Y VIBRASHOCKS. | |

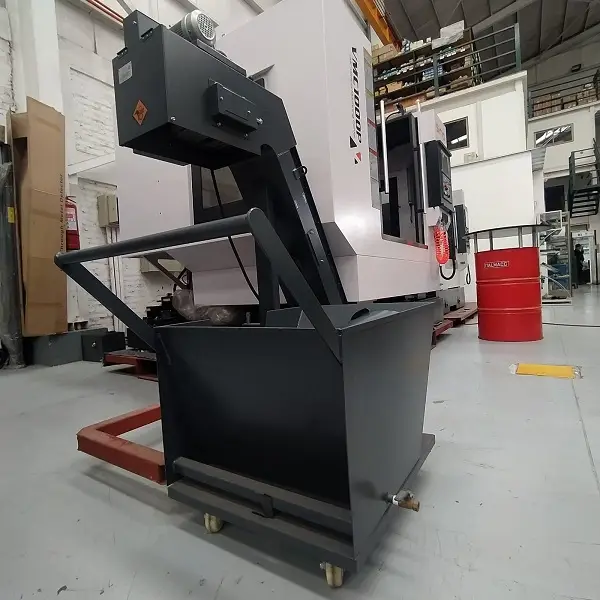

| - CHIP CONVEYOR TIPO TORNILLO SIN FIN | |
| - MONITOR FANUC EN 10,4" | |
| - AIRE ACONDICIONADO EN SISTEMA ELÉCTRICO |
