Nueva
CNC Centros De Mecanizado
SKU: SKU 1599
CNC CENTROS DE MECANIZADO SVB 1580
Modelo Técnico: SVB 1580
Marca
SINO
Procedencia
RPC
Garantía
06 MESES
Disponibilidad
Disponible
Despacho a faena en todo el territorio chileno
Equipos calibrados y listos para puesta en marcha
Descripción General

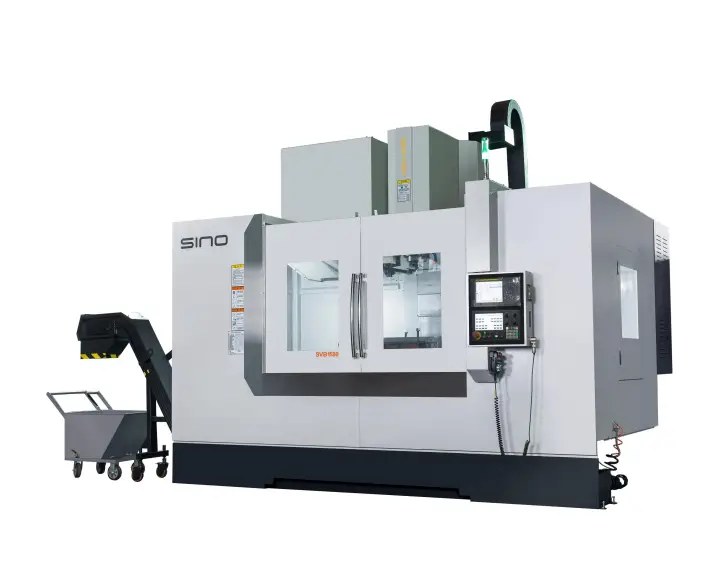

CENTRO DE MECANIZADO VERTICAL
MARCA : SINO
MODELO : SVB 1580
ESTADO : NUEVO Y SIN USO
ORIGEN : RPC
CARACTERÍSTICAS TÉCNICAS
MESA
- DIMENSIONES : 800X1700 [mm]
- RANURAS EN T : 5-22 [mm]
- DISTANCIA ENTRE RANURAS EN T : 180-980 [mm]
- CARGA MÁXIMA ADMITIDA : 1500 [k...
MARCA : SINO
MODELO : SVB 1580
ESTADO : NUEVO Y SIN USO
ORIGEN : RPC
CARACTERÍSTICAS TÉCNICAS
MESA
- DIMENSIONES : 800X1700 [mm]
- RANURAS EN T : 5-22 [mm]
- DISTANCIA ENTRE RANURAS EN T : 180-980 [mm]
- CARGA MÁXIMA ADMITIDA : 1500 [k...
Especificaciones Técnicas
| Parámetro Técnico | Especificación |
|---|---|
| CENTRO DE MECANIZADO VERTICAL | |
| MARCA | SINO |
| MODELO | SVB 1580 |
| ESTADO | NUEVO Y SIN USO |
| ORIGEN | RPC |
| CARACTERÍSTICAS TÉCNICAS | |
| MESA | |
| - DIMENSIONES | 800X1700 [mm] |
| - RANURAS EN T | 5-22 [mm] |
| - DISTANCIA ENTRE RANURAS EN T | 180-980 [mm] |
| - CARGA MÁXIMA ADMITIDA | 1500 [kg] |
| HUSILLO | |
| - CONO DEL HUSILLO | BT50 |
| - RANGO DE VELOCIDAD DEL HUSILLO | 6000 [r/min] |
| - TRANSMISION DEL HUSILLO | (1:1.31) |
| - POTENCIA DEL SERVO MOTOR | 15/18.5 [Kw] |
| - TORQUE DEL SERVO MOTOR PRINCIPAL | 186 [Nm] |
| RECORRIDOS | |
| - EJE X/Y/Z | 1500/800/800 [mm] |
| - DIST. DE LA COLUMNA AL CENTRO DEL HUSILLO | 887 [mm] |
| - DIST. DE LA MESA A LA NARIZ DEL HUSILLO | 180-980 [mm] |
| - VELOCIDAD DEL AVANCE RAPIDO | 24/24 [m/min] |
| - VELOCIDAD AVANCE RÁPIDO ( CORTE ) | 12000 [mm/min] |
| MAGAZINE DE HERRAMIENTAS | |
| - CAPACIDAD DE HERRAMIENTA | 24 [un] |
| - DIÁMETRO MAX DE LA HERRAMIENTA | Ø 110 [mm] |
| - PESO MÁXIMO DE HERRAMIENTA ADMITIDO | 18 [kg] |
| - LARGO MÁXIMO DE HERRAMIENTA ADMITIDO | 350 [mm] |
| - TIEMPO DE CAMBIO DE HERRAMIENTA | 3,5 [seg] |
| POTENCIAS REQUERIDAS | |
| - CAPACIDAD ELÉCTRICA | 20 [Kva] |
| - AIRE COMPRIMIDO | 6-8 [kg] |
| - TENSIÓN | 380/50 [Volt]/[Hz] |
| DIMENSIONES DE LA MAQUINA | |
| - DIMENSIONES | 5300x3050x3560 [mm] |
| - PESO | 16000 [kg] |
| EXACTITUD DE LA POSICIONAMIENTO | |
| - X/Y/Z | ±0.016 |
| - X/Y/Z REPOSICIONAMIENTO | ±0.008 |
| COMPONENTES ESTÁNDAR | |
| - CONTROL Y SERVO MOTORES | FANUC (JAPON) - FANUC 0I MF PLUS |
| - HUSILLO BT40-ф150 | ROYAL (TAIWAN) |
| - HUSILLO DE BOLAS RECIRCULANTES 5012 (C3) | PMI/HIWIN (TAIWAN) / THK (JAPON) |
| - GUIAS LINEAL55 (P) | PMI/HIWIN (TAIWAN) / THK (JAPON) REXROTH/INA (ALEMANIA) |
| - CILINDRO DE MAGAZINE 6t | HINAKA (TAIWAN) |
| - MAGAZINE PORTAHERRAMIENTAS (24T) | OKADA/POJU (TAIWAN) |
| - INTERCAMBIADOR DE CALOR TONGFEI DOMESTIC EA-05N | |
| - RODAMIENTOS EN HUSILLO DE BOLAS BS4072BTBT/GNP4 | TAIWAN |
| - PRINCIPALES COMPONENTES ELECTRICOS | (FRANCIA) |
| - ELEMENTOS NEUMÁTICOS | MINDMAN (TAIWAN) |
| - LUBRICACION ISHAN TAIWAN | |
| - CHIP TIPO TORNILLO TRANSPORTADOR DOMÉSTICO | |
| - CHIP TIPO CADENA TRANSPORTADOR DOMÉSTICO | |
| ACCESORIOS OPCIONALES | |
| - CONTROL SIEMENS/FANUC/FAGOR | |
| - APAGADO AUTOMÁTICO M80 | |
| - EXTENSIÓN DE I/O | |
| - GARANTÍA GLOBAL | |
| - MAYOR VELOCIDAD DEL HUSILLO | |
| - ENFRIADOR DE ACEITE DE HUSILLO | |
| - REFRIGERACIÓN DEL HUSILLO CTS 20/30/50/70 BAR | |
| - RESERVA CTS | |
| - CONO SK | |
| - CAJA DE CAMBIOS | |
| - COLECTOR DE NIEBLA DE ACEITE | |
| - RASCADO CON CARRO PARA VIRUTA | |
| - MAGNÉTICO CON CARRO DE VIRUTA | |
| - AIRE ACONDICIONADO | |
| - MESA GIRATORIA DE 4° Y 5° EJE | |
| - AJUSTADOR DE HERRAMIENTA RENISHAW | |
| - MEDICIÓN PIEZAS DE MESA DE TRABAJO RENISHAW | |
| - ESCALA LINEAL.CENTRO DE MECANIZADO VERTICAL |
